设备技术附件

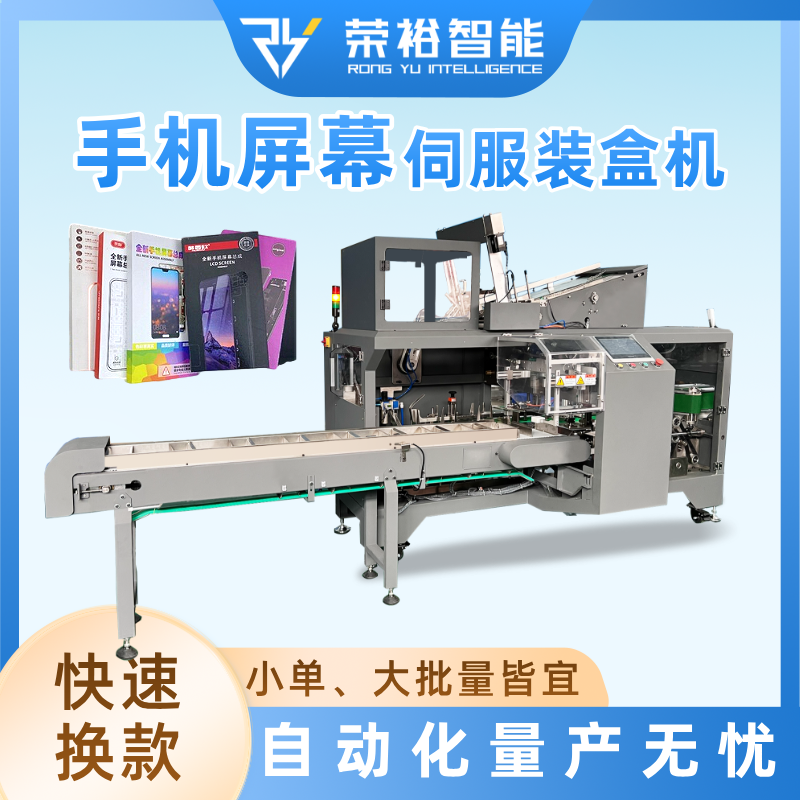

一、智能装盒机 设备方案说明：
人工放产品--产品自动运输--设备自动开盒--设备自动推料装盒--自动封盒--成品输出。
1.1整体方案图：
1.2工作流程图：
1.3基本特点
1. 整机采用十三伺服驱动，具有独立控制，进料检测，喷胶检测功能；
2. 机器外形采用钣金式结构，设计流畅，美观，操作方便；
3. 整机采用运动控制器，运行稳定，可靠；
4. 触摸屏显示实时运行数据，配方自动记忆，切换产品储存功能，操作便捷；
5. 可同时兼容多种规格纸盒，调节方便；
6. 可选择喷胶，喷码，钢印打码等辅助功能；
7. 双伺服推料送料控制，装盒稳定，精准；
8. 多项安全防护措施，故障自诊断功能，故障显示一目了然；
9. 切换不同规格纸盒更加方便，一键切换，提高生产效率；
二、主要设备技术参数
2.1智能装盒参数资料
序号 | 设备机型 | RY-ZH-80 | 备注 |
1 | 包装速度 | 30-70次/分钟 | |
2 | 纸盒尺寸 | L90-200 × W20-80 × H20-80mm | |
3 | 纸盒质量要求 | 纸盒需有预折效果，250-350g/m2 | |
4 | 功 率 | 约7.65KW | |
5 | 电源类型 | 三相四线AC 380V 50HZ | |
6 | 适用包材 | 灰卡纸、白卡纸 | |
7 | 气 源 | 0.6-0.8 Mpa | |
8 | 耗气量 | 约280~320 L/min | |
9 | 外形尺寸 | 约4318*1547*1907mm | |
10 | 整机重量 | 约900kg |
（终解释权归荣裕所有）
2.2智能装盒配置信息：
序号 | 名称 | 品牌/规格 | 备注 |
1 | 伺服电机 | 汇川 | |
2 | 伺服驱动 | 汇川 | |
3 | 伺服减速机 | 新宝/三凯 | |
4 | PLC控制器 | 汇川 | |
5 | 触摸屏 | 汇川 | |
6 | 光电传感器 | 西克 | |
7 | 电磁阀 | 亚德客 | |
8 | 气缸 | 亚德客/SMC | |
9 | 轴承 | NSK/国产 | |
10 | 断路器 | 金环宇 | |
11 | 继电器 | 欧姆龙 | |
12 | 开关电源 | 明纬 |
装盒包材工艺要求
纸盒要求 | ||
序号 | 内容 | 备注 |
1 | 纸盒如图所所示L\W\H共用 | 图1 |
2 | 纸盒粘合前需满足＞120度预折，且粘合后不得粘胶； 压痕压至深 | |
3 | 瓦楞纸盒纹路为竖纹 ，灰卡、白卡纸盒纹路为横纹； | |
4 | 左右侧页成型后需要预留纸张厚度缝隙 | 图2 |
5 | 纸盒大折页插舌两端倒角半径等于插舌宽度加2mm，制作后倒角不留直边 | 图3 |
图示 | ||
| 图2
|
图3 |
小结： 以上为纸盒自动化工艺要求；根据以上工艺要求并提供合格样品给我司技术进行确认为准；终工艺以设备验收为准（包材存放的地方，纸张不能受潮，且来料齐整不可变形）。 | ||
