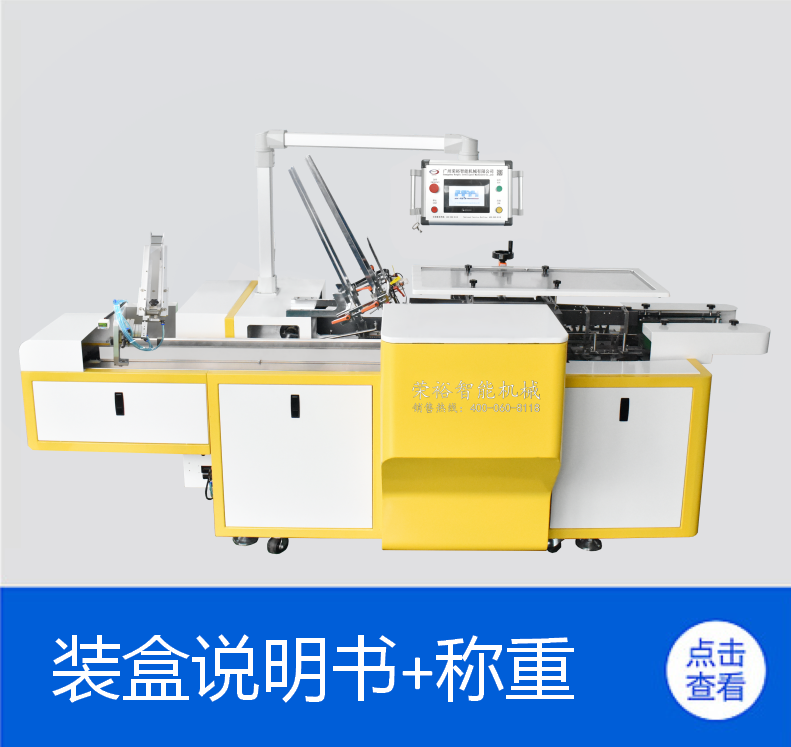

电子烟装盒机(说明书+称重)

电子烟装盒机(说明书+称重)

  • 所属分类:电子烟产业
  • 浏览次数:
  • 发布日期:2023-08-19 10:28:43
  • 产品概述
  • 性能特点
  • 技术参数


一、设备方案说明:

人工放置产品入装盒机物料输送--检测光电检测到物料--纸盒自动成型--成品说明书/合格证(二选一)自动下料入盒--左侧页自动折页成型--产品自动推料入盒--右侧页自动折页成型--左右大折页自动折页成型--成品输送皮带将折好纸盒输送出设备--完成

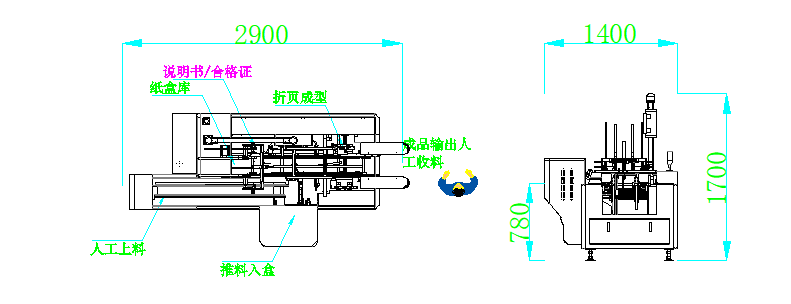

           (整体方案图



二、主要设备技术参数

2.1智能装盒机参数资料:

序号

设备机型

RY-Small80-Z5

备注

1

包装速度

30-50/

视产品而定

2

纸盒尺寸

L70-165×W35-80×H25-80mm

尺寸仅供参考,需提供具体样品进行判断方可接单

3

电机功率

1.5KW


4

电源类型

 220V 50/60Hz


5

适用包材

灰卡纸、白卡纸、瓦楞纸


6



0.6-0.8 Mpa


7

外形尺寸

2900*1400*1700


8

整机重量

1100kg


(解释权归荣裕所有)



2.2智能装盒机配置信息:

序号

名称

品牌/规格

备注

1

PLC

台达


2

触摸屏

台达


3

变频器

台达


4

检测电眼

欧姆龙


5

开关电源

明纬


6

断路器

施耐德


7

按钮

施耐德


8

接触器

施耐德


9

继电器模组

欧姆龙


10

气动原件

亚德客/SMC/国产


11

直线滑轨

鼎瀚


12

电机

东邦




三、装盒包材工艺要求

纸盒要求

序号

内容

备注

1

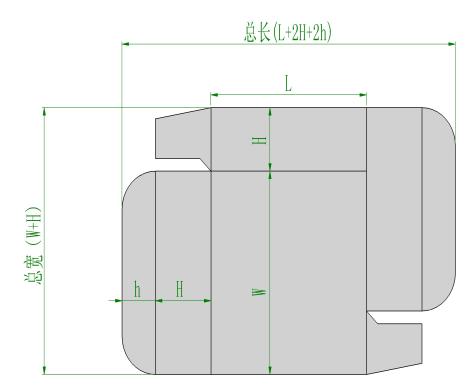

纸盒如图所所示L\W\H共用

1

2

纸盒粘合前需满足>120度预折,且粘合后不得粘胶;

压痕压至深处


3

瓦楞纸盒纹路为竖纹 ,灰卡、白卡纸盒纹路为横纹;


4

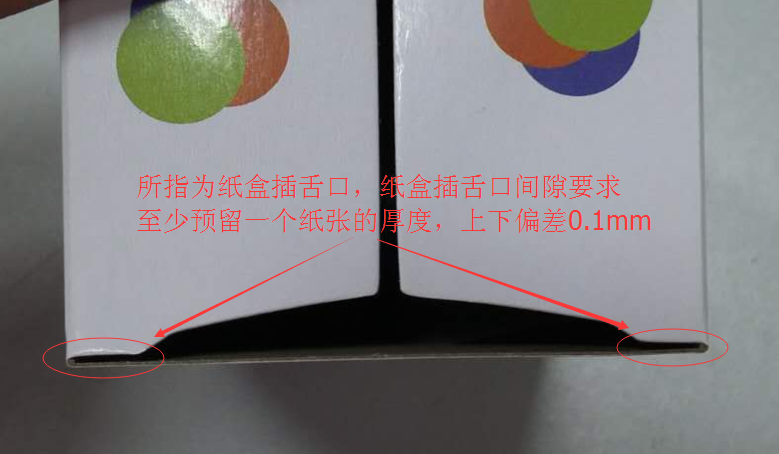

左右侧页成型后需要预留纸张厚度缝隙

2

5

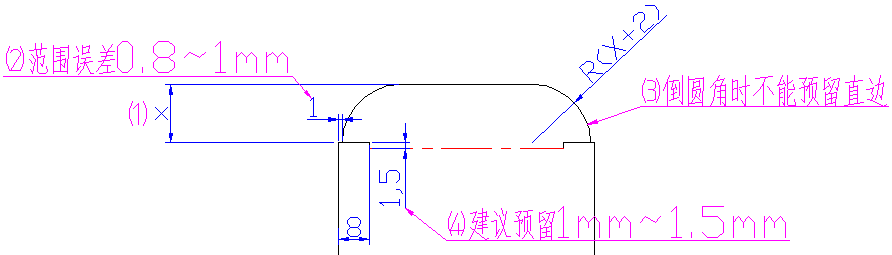

纸盒大折页插舌两端倒角半径等于插舌宽度加2mm,制作后倒角不留直边

3

6

合格证/成品说明书成型后的标准尺寸为LxW(53x72);

纸盒内宽要比说明书宽度W大10mm;

折叠方式为单方向对折,成型后为二折;

产品和说明书进盒预留间隙,便于推料进盒

4

图示

1

2

3



             图4

小结:

以上为纸盒自动化工艺要求;根据以上工艺要求并提供合格样品给我司技术进行确认为准;工艺以设备验收为准(包材存放的地方,纸张不能受潮,且来料齐整不可变形)
